真空・プロセスガス配管
及び溶接製品

真空配管

真空技術は半導体・液晶・電子部品・エネルギー・宇宙開発など広範な領域において応用されており、特に最先端の科学技術分野において必要不可欠な技術です。

NWからICFまであらゆる規格に対応いたします。
Φ10mm~Φ1000mm以上までご希望のサイズに対応いたします。

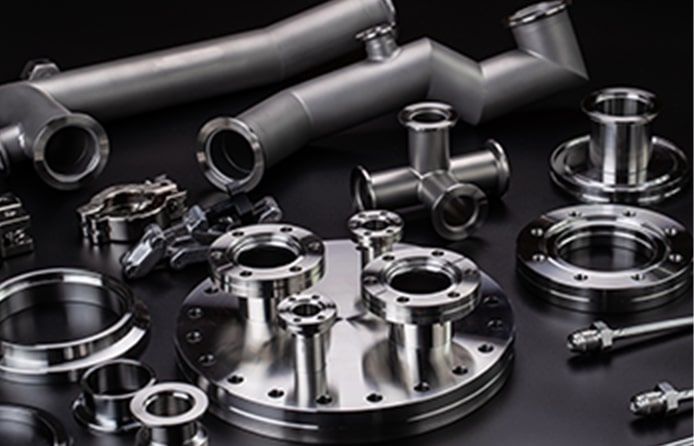

  • 真空配管の様子

  • 真空配管の様子

  • 真空配管の様子

プロセスガス配管

半導体製造装置を中心とする精密装置において、その品質を左右する供給側のプロセスガス配管には高い清浄度が要求されます。
当社では、専用クリーンルームにおいて一貫製作することで、パーティクル・金属・イオンの管理された製品を提供いたします。

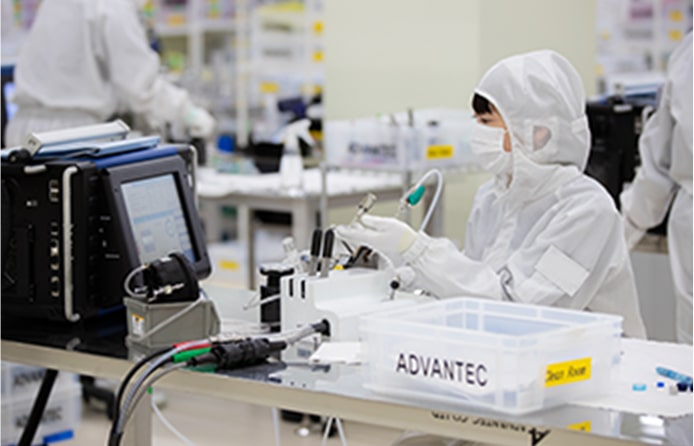

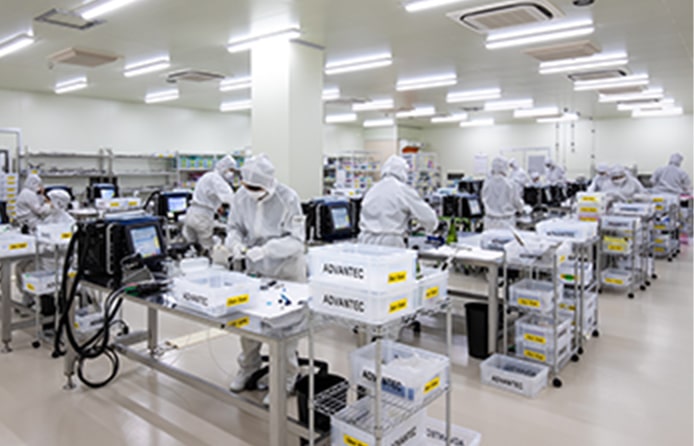

  • プロセスガス配管の様子

  • プロセスガス配管の様子

  • プロセスガス配管の様子

アドバンテックの配管一貫製作

当社の特徴

  • 1. 加工~溶接~表面処理まで自社工場で一貫製作が可能です
  • 2. 高品質・短納期・低価格にてご提供いたします。
  • 3. 海外拠点を活用することによる量産時のコストダウンが可能です。
  • 4. 配管製作は勿論、製缶、組立まで行います。
  • 5. 3次元測定器などによる徹底した品質管理を行っております。
  • 受注
  • 生産管理
  • 一時加工
  • 溶接

線

  • 仕上・表面処理
  • 検査
  • 出荷・納品

ファイバーレーザー溶接

これまで不可能だった溶接を実現します!

連続(CW)発振による連続照射

点線

  • 溶接ビートが滑らか
  • 溶接ビートの幅が狭い
  • シームレス溶接
  • 溶接ビート
    が滑らか
  • 溶接ビート
    の幅が狭い
  • シームレス
    溶接

メリット

  • 1. . 溶接歪が少ない
  • 2. . 溶け込みが深い
  • 3. . 微細加工が可能
  • 4. . 高スループット/高い再現性/一般環境
  • 5. . 幅広い材質の溶接が可能

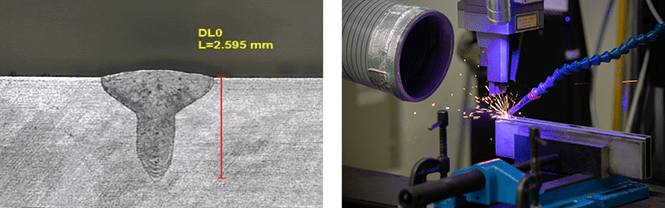

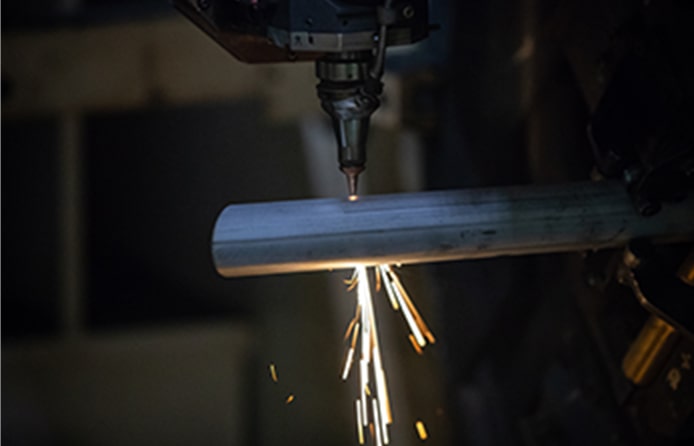

ファイバーレーザー溶接の様子

製品についてなど、
お気軽にお問い合わせください。
